Sensor


Telescope

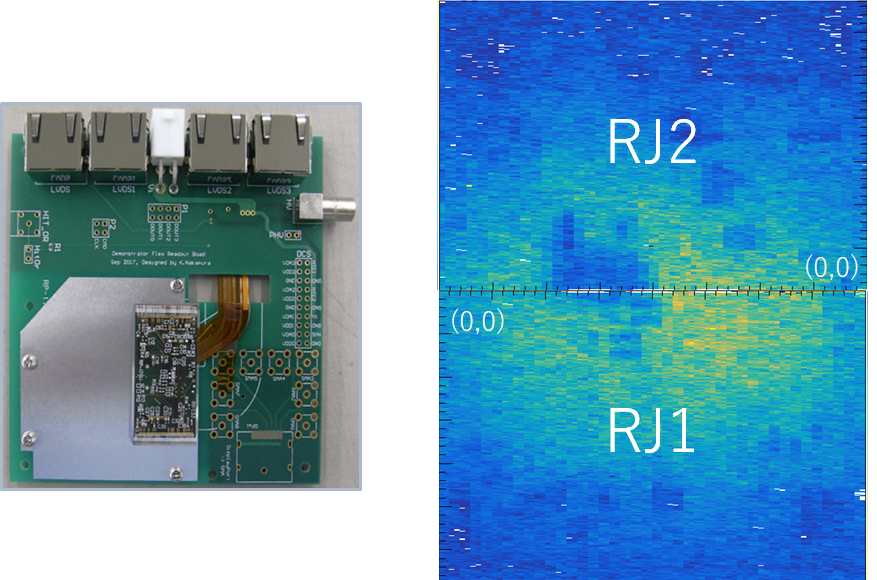

Double Flex for FNAL telescope -->KEK132, KEK133, KEK134, KEK141, KEK142, KEK144

センサーの位置関係性


Tuning & Scan

-> Tuning & Scan

Integration Test

上流側から module ch SN
1 KEK134 RJ1 11
RJ2 12
2 KEK144 RJ1 13
RJ2 14
3 KEK141 RJ1 15
RJ2 16
4 KEK142 RJ1 7
RJ2 8
5 KEK133 RJ1 9
RJ2 10
6 KEK132 RJ1 1
RJ2 2

ROI

ROI trigger module->KEK104(integration test)

tuning

(別にしなくてもいい?)

>>>>> よく分かるUSBpixの使い方<<<<<

tuningが終わったら

analog scan->make Mask->NOISE OCC->make Mask->(繰り返し)

PixScan PanelでANALOG_SCANを選択。

スキャンが終わったらData ViewerでNOISE_OCCをtransferしPlot OCCUPANCYを右クリック->Generate mask from histogramとするとマスクしない範囲が指定できる。(例:190 < OCCUPANCY <210と指定すると、この範囲以外のピクセルがマスクされる)

するとPlot HITOCCというマスク用ヒストグラムが生成されるので、STcontrolのEdit->set all masks from scan->先ほどのヒストグラムが入ったrootファイルを指定 ->スキャン名を選択->Apply to ENABLE & ILEAKにチェックを入れ、OK!

config editor->FE MAsks, Pixel->ENABLE mapの上で右クリック->Display/Edit->Save (1と0が反転していたらENABLE map->Invert)。ILEAK mapも同様にしてSaveする。ENABLE mapとILEAK mapの0,1は反転していなければいけない。

Saveをしないとマスクが保存されないので注意!

NOISE_OCC scanも同様の手順でmaskできる。


ノイズが1kHz以下になるまで繰り返す

ROI

  1. STcontrol左パネルのKEK〇〇をダブルクリック
  2. 注目chip以外のENABLEを右クリックし、set this chip to value->ALL=0 とする
  3. 注目chiのENABLEをDisplay/Editで開く
  4. 既にanalogscanなどでマスクされていると思うので、まずすべてのピクセルの値を0にする(set selected pixel to value 0)
  5. ROI col low,ROI col high…などの値を入力し(とりあえず(20,20)から(70,70)とした)、[ROI]をクリックして値を1にする(analogscanでマスクされている場所が少ない場所を選ぶと良い)
  6. saveボタンを押す
  7. 全てのchipのILEAKをENABLEと反転した状態になるようにする(copy from othermask (this chip))
FE_ST_SOURCE_SCANを行い、ROI信号が出ればOK!

ROI信号の大きさが100mV程度なので、MPPC基板を用いたLevel shifterでNIM信号に変換する

-- Atlasj Silicon - 2018-01-31
